راهکارها

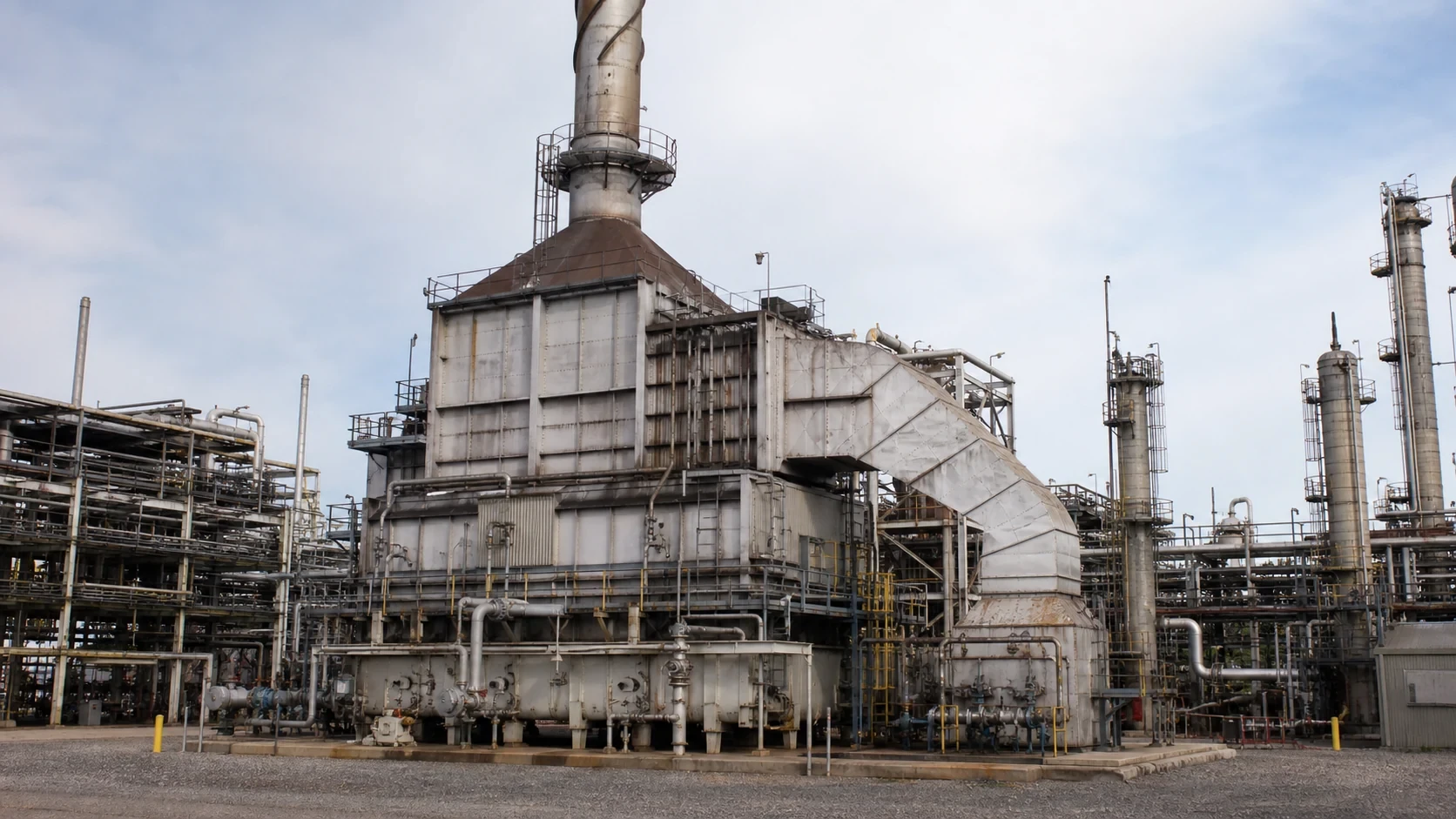

پکیج‌های هیتر آتش مستقیم

دلهام سازنده و تأمین‌کننده این تجهیز برای پروژه است. ظرفیت، شرایط طراحی و آرایش نهایی بر پایه داده فرایندی تأییدشده، کدهای قابل اعمال و حدود تأمین مورد توافق تعیین می‌شود.

محدوده معمول مهندسی

تثبیت مبانی طراحی و محدوده تأمین
تعریف فرایند و تجهیزات اصلی
هماهنگی مکانیک، پایپینگ، برق و ابزار دقیق
کنترل الزامات کد و مواد
بازبینی ساخت، آزمون و مدارک
پشتیبانی نصب و راه‌اندازی در محدوده قرارداد

چارچوب تحویل مهندسی

از تعریف مسئله تا تحویل قابل بهره‌برداری

هر پکیج به‌عنوان یک سیستم کامل دیده می‌شود؛ نه مجموعه‌ای از تجهیزات منفرد. تصمیم‌های فرایندی، مکانیکی و کنترلی باید در مدارک قابل ردیابی و قابل بازرسی به هم متصل باشند.

مبنای طراحی و شبیه‌سازی

تثبیت Design Basis، حالت‌های عملیاتی، ترکیب خوراک، ظرفیت نرمال و محدوده کاهش بار، شرایط محیطی و حدود باتری پیش از ورود به طراحی تفصیلی. موازنه جرم و انرژی، سایزینگ تجهیزات و بررسی هیدرولیکی بر پایه داده‌های تأییدشده انجام می‌شود.

ایمنی فرایند و قابلیت بهره‌برداری

بازنگری PFD و P&ID، مشارکت در HAZID و HAZOP، تعریف Cause & Effect، الزامات ESD و Blowdown، دسترسی تعمیراتی و فلسفه کنترل برای کاهش ریسک‌های راه‌اندازی و بهره‌برداری.

مهندسی چندرشته‌ای و کنترل مدارک

هماهنگی فرایند، مکانیک، پایپینگ، سازه، برق و ابزار دقیق با رجیستر مدارک، کنترل اینترفیس‌ها، مدیریت کامنت و ردگیری تغییرات تا صدور نهایی مدارک و As-built.

تدارکات فنی و ساخت

تهیه دیتاشیت و MR، ارزیابی فنی پیشنهادها، بازنگری مدارک سازنده، ITP، نقاط Hold/Witness، کنترل متریال، بازرسی ساخت و پیگیری NCR تا بسته‌شدن موارد.

آمادگی راه‌اندازی

تعریف Mechanical Completion، تهیه چک‌لیست‌های Pre-commissioning، برنامه تست، پاک‌سازی و Leak Test، بررسی Loop و Logic و پشتیبانی از Start-up و Performance Test.

تحویل‌پذیری و چرخه عمر

تهیه MDR، دستورالعمل بهره‌برداری و نگهداری، لیست قطعات یدکی، ثبت Lessons Learned و تحویل بسته مستندات قابل ردیابی برای بهره‌بردار.

دیتاشیت فنی

دیتاشیت فنی پکیج‌های هیتر آتش مستقیم

اعداد، ظرفیت منتشرشدهٔ یک خانوادهٔ هیتر مستقیم‌آتش با توصیف API-style هستند؛ مرجع بازارند، نه حدود عمومی استاندارد، ظرفیت نامی دلهام یا تضمین پروژه.

اعداد منتشرشده فقط برای خانواده تجهیز منبع‌شده و دامنه درج‌شده معتبرند؛ حد عمومی استاندارد یا ظرفیت نامی/تضمین دلهام نیستند.
پارامتر	مقدار منتشرشده	مبنای مرجع	حد و شرط کاربرد
بار جذب‌شدهٔ یک هیتر	1 to >100 MMBtu/h (about 0.29 to >29.3 MW)	بازهٔ منتشرشده برای یک خانوادهٔ هیتر مستقیم‌آتش.	حد بالا به آرایش، سوخت، بار فرایند و شرایط سایت وابسته است و به انواع دیگر کوره تعمیم داده نمی‌شود.
بازده حرارتی خالص	85% standard; capability up to 90%	عملکرد استاندارد و گزینهٔ منتشرشده برای همان خانوادهٔ محصول.	پیش از مقایسه یا تضمین، تعریف بازده، سوخت، اکسیژن اضافی، شرایط خروجی فرایند و مرز آزمون باید مشخص شود.
کاربرد API 560	General refinery fired-heater scope only, when selected	مرجع API 560 پیوندشده فقط در محدودهٔ اعلام‌شدهٔ هیتر عمومی پالایشگاهی کاربرد دارد.	توصیف API-style اثبات گواهی یا شمول خودکار برای ریفرمر، پیرولیز یا طرح‌های دیگر کوره نیست.

منبع فنی منتشرشده
